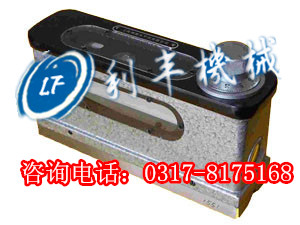

合像水平儀詳細內容
用途：合象水平儀廣泛應用于精密機械工業中，測量機件表面的平面度、直線度和設備安裝位置的正確度，同時還可用于測量工件的微小傾角。
概況：該儀器廣泛應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備按裝位置的正確度。
性能：合像水平儀主要用于測量零件表面的直線度和平面度，并用于設備安裝位置的正確性及較小傾角的測量 規格：165mm .精度：0.01mm/m
附件：合象水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V形工作面的底座等主要部件組成。\n
技術要求：
1、合像水平儀工作面上不得有銹跡、碰傷、劃傷等缺陷及其他影響使用的缺陷。
2、噴漆表面應美觀，不得有脫漆、劃傷等缺陷，其他裸露非工作面不得有銹蝕等明顯缺陷。
3、測微螺桿在轉動時應順暢，不得有卡住或跳動現象。
4、當測微螺桿均勻轉動時，氣泡在水準泡內移動應平穩，無停滯和跳動現象。
技術參數：
1、 刻度分劃值 :0.01毫米/米。
2、 大測量范圍 :0~10毫米/米。
3、 示值誤差： ±1毫米/米范圍內:±0.01毫米/米;全部測量范圍內 ：±0.02毫米/米。
4、 工作面平面性偏差：0.003毫米。
5、水準器格值：0.1毫米/米。
6、 工作面(長×寬)；165×48毫米。
7、 儀器凈重；2公斤。
其他：合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的精度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，可在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）
